旋轉接頭通常指能夠360°旋轉或往復回轉運動與流體管道和設備軸頭連接到機械密封配件，特殊設備還能滿足沿軸線需要擺動角度的需求。依據使用行業、使用設備的工況技術參數的不同名稱、內部密封結構和工作原理相似或不同。豐瑞依據30年機械密封行業的技術積累對下列型式的接頭一一分析其特點。

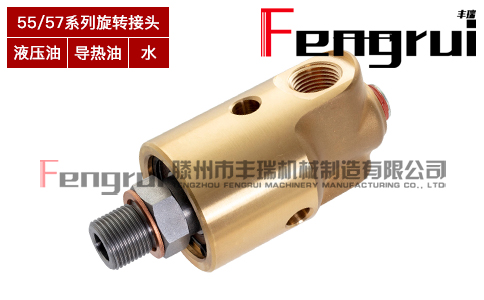

單向流通式旋轉接頭：

       這種型式的也可以稱為單通路旋轉接頭，一般情況下只有一個通路，可以把固定流的管道的流體介質通過金屬軟管連接殼體上的偏孔，在輸入到與設備輥筒軸頭連接的軸端出口；輥筒另一端也需要裝有一個單通路旋轉接頭，達到循環使用的目的。這種型式的好處是盡可能的利用通徑，達到滿足設備要求的流速，提高循環工作的效率。

雙向流通式旋轉接頭 ：

       此種型式的和單通路主要的區別在于，可以通過內管實現兩個通路；用內管實現的一個通路用于輸入流通介質到設備輥筒，在由接頭軸端內孔里除了內管以外的空間流入可以偏孔排出，已達到循環目的；此種形式的旋轉接頭常用于導蒸汽的機械設備，或?qū)α黧w介質的流量要求不高的工況中，可以有效減少成本投入。需要注意的是它還分為內管固定式和內管旋轉式兩種，主要區別是內管是否跟隨機械設備旋轉。

雙通路旋轉接頭：

       顧名思義，此種型式的旋轉接頭是由2個獨立的通路組成，可以分別流通不同的流體介質，主要針對對流通的介質不能相互污染、串流的工況設計的，每個獨立的通路壓力和溫度要求都可以依據實際需求進行設計。需要使用用戶提供輸入口2個、輸出口2個的位置及規格尺寸，確?？梢哉_連接。

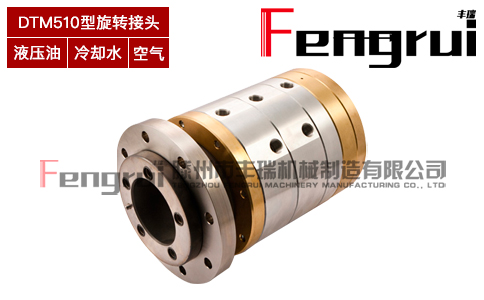

多通路旋轉接頭：

       此種型式的旋轉接頭是由2個以上的通路組成（不包含兩通路），可以設計成多個獨立通路或可以允許通路之間可以串流的的內部密封結構。這種多用于包裝設備、研磨機械、自動化生產線機械臂、液壓工作站、多通路控制器、智能機械人等?？梢允禽斎肟谥挥幸粋€(gè)大通徑，分多個通路輸出到設備內；也可以是在殼體上設有多個輸入口，在由軸端多個輸出口分別輸入不同的流體介質到機械設備內，且內部多個通路都是獨立的。

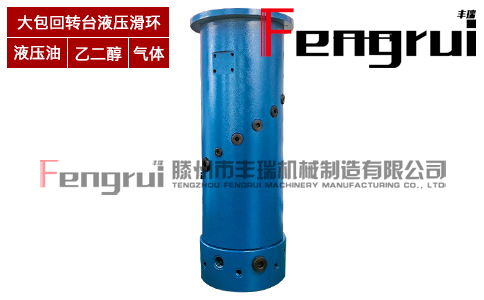

液壓滑環：

       是專門為大包回轉臺、大型液壓工程機械、履帶式挖掘機、隧道掘進設備盾構機械等兒專門研發的中央回轉接頭。和多通路旋轉接頭主要區別是可以和電滑環連接，方便電纜、信號線的連接傳輸。內部密封和多通路相似，外形及連接方式需要根據行業機械設備的不同進行設計修改，確保正確的連接及安裝。此種沒有固定的規格型號尺寸，都是根據使用客戶、主機廠商、設計院出局的圖紙進行針對性的設計訂制。

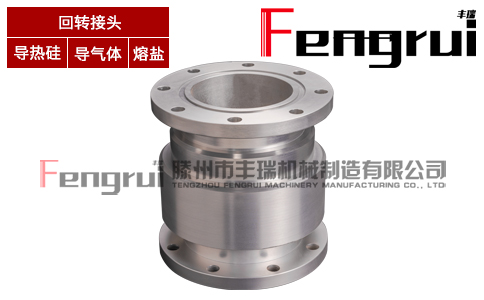

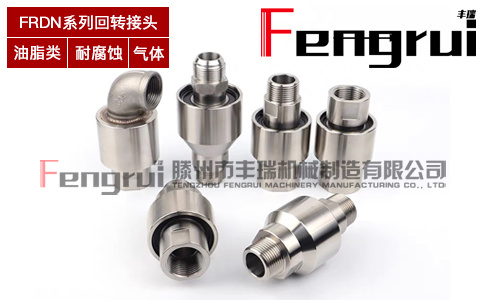

回轉接頭：

       回轉接頭是可以往復擺動旋轉接頭的一種，也稱旋轉管接頭或鶴管旋轉接頭?？梢耘c大型管道鋼性連接，也可以多個組合起來便于在狹小空間不足的地方安裝使用，且能通過幾個接頭的組合變成可以動態密封的活動關節使用。多個組合起來可以自由360°的正反向旋轉或者擺動角度，是一種通用型的大通徑旋轉接頭。彌補常規旋轉接頭不能達到的工作要求?？梢杂糜谂盼?、供水、油、氣、化學溶劑的大通徑管道和船舶中，豐瑞機械改進設計的產品還可以用于大型回轉窯、煅燒爐、球磨機等輸送帶有固體顆粒、粉塵的氣、水、油、化學溶劑等流體介質或物料等特殊工況中，獨特的外部防塵密封及內部多道輔助密封的設計，可以滿足復雜外部環境苛刻對內部密封的危害，還對帶熱輻射、酸堿腐蝕性環境有針對的做出了改進設計。

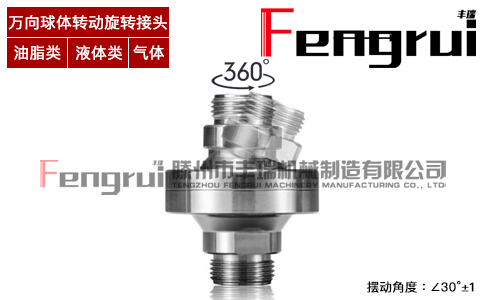

萬向球體轉動式旋轉接頭：

      此種球體密封結構的球體轉動式旋轉接頭，是通過一個CNC精密加工的球體和含有特殊成分的反球面四氟環或浸漬石墨環組合起來的線密封結構。不僅可以實現360°自由的旋轉的同時還可以沿軸線30°的擺動角度。所以通常也稱為萬向球體轉動旋轉接頭，和回轉接頭一樣都可以和大通徑管道或多個接頭組合起來鋼性連接使用。在LNG船舶的管道、步進梁氏加熱爐、光伏太陽能點聚焦光熱發電站、油氣探鉆平臺、熱電廠一二次風旋轉式暖風機（器）中都有非常成熟的應用。其內部結構和工作原理的主要特征是：球面和球體匹配的萬向密封結構，多彈簧補償機制實現的線密封機制，造就的旋轉和擺動的靈活運轉。
